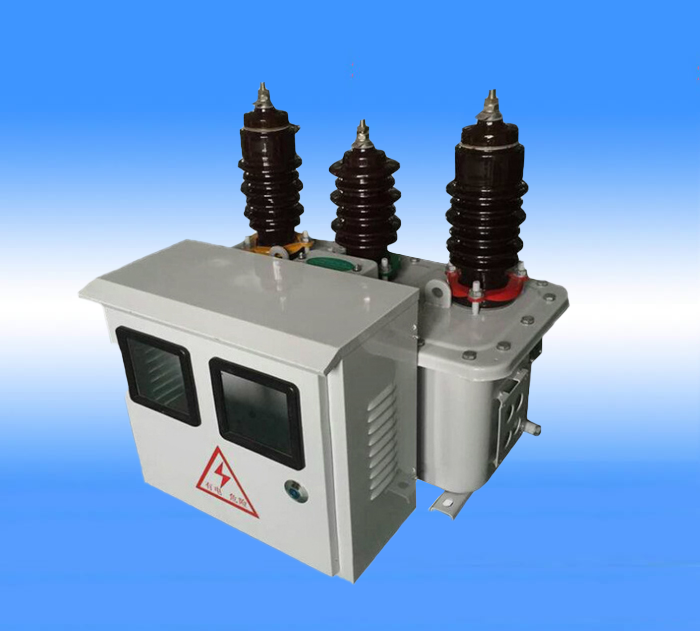

一、概述
型三相油浸式高壓電力計量箱（以下簡稱計量箱）適用于額定電壓為，額定頻率為的三相交流網路上作電能計量用，由組合互感器和電表箱兩部分組成。、型計量箱適用于農村排灌站，【手機微信同號】鄉鎮企業、加工廠、中小型工廠、礦區、交通運輸?shù)雀鞣N企、事業單位以及林業、基建工地暫設供電站的高壓輸電線路的電能計量。小電站發電量計量或小電站電網與國家進行聯網運行時互送電能時的計量。
二、主要結構
、本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。
、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。
、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。
儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。
、復變比計量箱采用二次更換變比復式，便于更換變比時，更間接，高效的工作。
、復變比計量原理，采用／接線方式，電壓回路中二次點接地，電流回路中相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端點，已連接為一點，但并未接地，實際接電表測量時，該點（）應可靠接地。

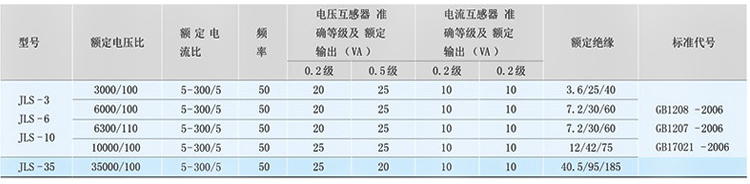

三、主要技術參數
